9th Std Science Solution in Tamil | Lesson.5 காந்தவியல் மற்றும் மின்காந்தவியல்

பாடம் 5 காந்தவியல் மற்றும் மின்காந்தவியல்

காந்தவியல் மற்றும் மின்காந்தவியல் வினா விடை

I. சரியான விடையைத் தேர்ந்தெடுத்து எழுதுக

1. பின்வருனவற்றுள் எது மின் ஆற்றலை இயந்திர ஆற்றலாக மாற்றுகிறது

1. மோட்டார்
2. மின்கலன்
3. மின்னியற்றி
4. சாவி

விடை: மோட்டார்

2. கீழ்கண்டவற்றில் மின்மாற்றி வேலை செய்கிறது

1. AC இல் மட்டும்
2. DC இல் மட்டும்
3. AC மற்றும் DC
4. AC யை விட DC இல் அதிகமாக

விடை: AC இல் மட்டும்

3. மின்னாேட்டத்தை AC மின்னியற்றியின் சுருளிலிருந்து வெளிச் சுற்றுக்கு எடுத்துச் செல்லும் மின்னியற்றியின் பகுதி

1. புலக் காந்தம்
2. பிளவு காந்தம்
3. நழுவு வளையங்கள்
4. தூரிகைகள்

விடை: தூரிகைகள்

4. காந்தப் பாய அடர்த்தியின் அலகு

1. வெபர்
2. வெபர்/மீட்டர்
3. வெபர்/மீட்டர்²
4. வெபர் மீட்டர்²

விடை: வெபர்/மீட்டர்²

5. ஒரு மின்னியற்றி

1. மின் ஆற்றலை இயந்திர ஆற்றலாக மாற்றுகிறது
2. இயந்திர ஆற்றலை வெப்ப ஆற்றலாக மாற்றுகிறது
3. மின் ஆற்றலை மின்ஆற்றலாக மாற்றுகிறது
4. இயந்திர ஆற்றலை மின் ஆற்றலாக மாற்றுகிறது.

விடை: இயந்திர ஆற்றலை மின் ஆற்றலாக மாற்றுகிறது.

II. கோடிட்ட இடத்தை நிரப்புக.

1. காந்தப் புலத்தூண்டலின் SI அலகு ________ ஆகும்.

விடை: டெஸ்லா

2. உயர் மாறுதிசை மின்னாேட்டத்தை குறைந்த மாறுதிசை மின்னாேட்டமாக மாற்றுவதற்குப் யன்படுத்தப்படும் கருவிகள் ________ ஆகும்.

விடை: இறக்கு மின்மாற்றிகள்

3. மின் மாேட்டார் ________ மாற்றுகிறது.

விடை: மின் ஆற்றலை எந்திர ஆற்றலாக

4. மின்னாேட்டத்தை உருவாக்குவதற்கான ஒரு கருவி ________ ஆகும்.

விடை: மின்கலன் / மின்னியற்றி

5. காந்தப்புலத்திற்கு ________ இருக்கும் போது மின்னாேட்டக் கடத்தியில் எந்த விசையும் செயல்படாது.

விடை: இணையாக

III. பாெருத்துக

III. சரியா தவறா? எனக் கூறுக

1. ஒரு மின்னியற்றி இயந்திரஆற்றலை மின்ஆற்றலாக மாற்றுகிறது.

விடை: சரி

2. காந்தப் புலம் காேடுகள் எப்போதும் ஒன்றையாென்று விலக்குகின்றன மற்றும் ஒன்றையாென்று வெட்டாது

விடை: சரி

3. ஃப்ளெமிங்கின் இடது கை விதி மின்னியற்றி விதி எனவும் அழைக்கப்படுகிறது.

விடை: தவறு

சரியான விடை: ஃப்ளெமிங்கின் வலக்கை விதி மின்னியற்றி விதி எனவும் அழைக்கப்படுகிறது.

4. சுருளின் பரப்பைக் குறைப்பதன் மூலம் மின் மாேட்டாரின் சுழற்சி வேகத்தை அதிகரிக்கலாம்.

விடை: தவறு

சரியான விடை: சுருளின் பரப்பைக் அதிகரிப்பதன் மூலம் மின் மாேட்டாரின் சுழற்சி வேகத்தை அதிகரிக்கலாம்.

5. ஒரு மின்மாற்றி நேர்திசை மின்னாேட்டத்தை மாற்றுகிறது.

விடை: தவறு

சரியான விடை: ஒரு மின்மாற்றி மாறுதிசை மின்னாேட்டத்தை மாற்றுகிறது.

6. ஒரு இறக்கு மின்மாற்றியில் முதன்மைச் சுற்றில் உள்ள சுருள்களின் எண்ணிக்கை துணைச் சுற்றில் உள்ள சுருள்களின் எண்ணிக்கையை விட அதிகமாக உள்ளது.

விடை: சரி

V. சுருக்கமாக விடையளிக்க

1. ஃப்ளெம்மிங்கின் இடக்கை விதியைக் கூறுக.

இடது கரத்தின் பெருவிரல், ஆள்காட்டி விரல், நடுவிரல் ஆகியவை மூன்றும் ஒன்றுக்காென்று செங்குத்தாக இருக்கும்போது, மின்னாேட்டத்தின் திசையை நடுவிரலும் சுட்டு விரல் காந்தப் புலத்தின் திசையும் குறித்தால் பெருவிரலானது கடத்தி இயங்கும் திசையைக் குறிக்கிறது.

2. காந்தப் பாய அடர்த்தி வரையறுக்க.

காந்த விசைக் காேடுகளுக்கு செங்குத்தாக அமைந்த ஓரலகு பரப்பை கடந்து செல்லும் காந்த விசைக் காேடுகளின் எண்ணிக்கை காந்தப் பாய அடர்த்தி என்று அழைக்கப்படும்.

3. மின் மோட்டோரின் முக்கிய பகுதிகளைப் பட்டியலிடுக.

• நிலைக்காந்தம்
• திசைமாற்றி
• கார்பன்தூரிகைகள்
• கம்பிச் சுருள்
• DC யின் வழங்கி

4. ĄC மின்னியற்றியின் படம் வரைந்து பாகங்களைக் குறிக்கவும்

5. DC யை விட AC ன் சிறப்பியல்புகளைக் கூறுக.

• AC மின்னாேட்டம் DC மின்னாேட்டத்தை விட மலிவானது.

• AC மின்னாேட்டத்தை எளிதில் DC மின்னாேட்டமாக மாற்ற முடியும்.

• ஏற்று மின்மாற்றி மற்றும் இறக்கு மின் மாற்றிகளை AC யுடன் மட்டுமே இணைக்க முடியும்.

• AC மின்சாரத்தை தாெலை தூரத்திற்குக் கடத்தும்போது மிகக் குறைந்த மின் இழப்பே ஏற்படுகிறது. எனவே மின்னாேட்டம் DC யைக் காட்டிலும் பல வழிகளில் சிறந்தது ஆகும்.

6. ஏற்று மின்மாற்றிக்கும் இறக்கு மின்மாற்றிக்கும் உள்ள வேறுபாடுகளைத் தருக.

7. ஒரு வானாெலிபெட்டியில் அது வீட்டின் முதன்மைச சுற்றிலிருநது மின்சாரம் ஏற்று இயங்கும் வண்ணம் ஒரு மின்மாற்றி பாெருத்தப்பட்டுள்ளது. இது ஏற்று மின்மாற்றியா அல்லது இ்றக்கு மின்மாற்றியா?

இறக்கு மின்மாற்றி

8. ஃபாரடேயின் மின் காந்தத் தூண்டல் விதிகளைத் தருக.

கடத்தியுடன் இணைந்த காந்தப் பாயம் மாறும் போது, கடத்தி வழியாக ஒரு மின்னியக்கு விசையை உற்பத்தி செய்ய முடியும். இதுவே காந்த ஃபாரடேயின் மின் காந்தத் தூண்டல் விதி ஆகும்.

9. காப்பிடப்பட்ட கம்பிகளைக் கொண்ட A மற்றும் B இரண்டு கம்பிச்சுருள்கள் ஒன்றுக்கொன்று அருகில் வைக்கப்பட்டுள்ள கம்பிச்சுருள் A கால்வானா மீட்டருடனும் கம்பிச்சுருள் B சாவி வழியாக மின்கலனுடனும் இணைக்கப்பட்டுள்ளன.

(அ) சாவியை அழுத்தி கம்பிசசுருள் B யின் வழியாக மின்சாரம் பாயும் பாெழுது என்ன நிகழும்?

சாவியை இணைத்தவுடன், கால்வனா மீட்டரில் ஒரு விலகல் ஏற்படுகிறது. அதுபோல், சாவியை அனைக்கும் பொழுது, மீண்டும் ஒரு விலகல் ஏற்படுகிறது.

ஆனால் இது எதிர் திசையில் நிகழ்கிறது. இதிலிருந்து மின்னாேட்டம் உற்பத்தியாவது நிரூபிக்கப்படுகிறது.

(ஆ) கம்பிசசுருள் B யில் மின்னாேட்டம் தடைபடும்பாெழுது என்ன நிகழும்?

கால்வனா மீட்டரின் முள் சிறிது நேரம் எதிர்த்திசையில் விலகல் அடைகிறது. இதற்கு A என்ற கம்பிச் சுருளில் எதிர்த் திசையில் மின்சாரம் பாய்கிறது எனப் பொருளாகும்.

VI. விரிவாக விடையளி.

1. DC மோட்டாரின் தத்துவம், அமைப்பு மற்றும் வேலை செய்யும் விதம் ஆகியவற்றை விளக்கவும்.

மின் ஆற்றலை இயந்திர ஆற்றலாக மாற்றும் கருவியே மின் மோட்டார் ஆகும். நவீன வாழ்க்கையில் மின்சார மோட்டார்கள் முக்கியமானவை. அவை தண்ணீர் பம்ப், மின்விசிறி, சலவை இயந்திரம், சாறுபிழியும் கருவி, மாவரைக்கும் இயந்திரம் முதலியனவற்றில் பயன்படுத்தப்படுகின்றன. ஒரு காந்தப்புலத்தில் வைக்கப்படும் ஒரு கடத்தியில் ஒரு விசையானது செயல்பட்டு அக்கடத்தியை இயங்கச் செய்கிறது என நாம் ஏற்கனவே படித்தோம். இதுவே மின் மோட்டாரின் தத்துவமாக உள்ளது. ஒரு மோட்டார் எவ்வாறு இயங்குகிறது என்பதைப் புரிந்துகொள்வதற்கு, ஒரு நிலையான காந்தப்புலத்தின் உள்ளே வைக்கப்படும் மின் சுருள் ஒன்றின் மீது திருப்பு விளைவு எவ்வாறு ஏற்படுகிறது என்பதைப் புரிந்து கொள்ள வேண்டும்.

ஒரு எளிய கம்பிச் சுருள் ஒரு காந்தத்தின் இரு துருவங்களுக்கு நடுவே வைக்கப்பட்டுள்ளது. தற்போது கம்பிச் சுருளின் AB எனும் பிரிவைப் பாருங்கள். மின்னோட்டத்தின் திசை B ஐ நோக்கிச் செல்கிறது, ஆனால் கடத்திப் பிரிவு CD யில் மின்னோட்டதிசை எதிராக இருக்கும். கடத்திப் பிரிவு AB யிலும் CD யிலும் மின்னோட்டம் எதிரெதிர் திசைகளில் செல்வதால், பிளெமிங்கின் இடது கை விதியின் படி அவற்றின் இயக்கத்திசைகளும் எதிரெதிராக இருக்கும். கம்பிச் சுருளின் இரு முனைகளிலும் விசையானது எதிரெதிர் திசைகளில் இருப்பதால் அவை சுழல்கின்றன.

மின்னோட்டமானது ABCD வழியாக இருந்தால், கம்பிச் சுருள் முதலில் கடிகாரத் திசையிலும் பின் எதிர் திசையிலும் சுழலும். கம்பிச் சுருள் ஒரே திசையில் அதாவது கடிகாரத்திசையில் இயங்க வேண்டுமானால் மின்னோட்டமானது, சுழற்சியின் முதல் பாதியில் ABCD வழியாகவும் இரண்டாவது பாதியில் DCBA வழியாகவும் பாய வேண்டும். மின்னோட்டத்தின் திசையை மாற்ற, பிளவு வளைய திசைமாற்றி எனும் ஒரு சிறிய கருவி பயன்படுத்தப்படுகிறது.

பிளவு வளையத்தில் உள்ள இடைவெளியானது முனையம் X மற்றும் Y உடன் இணைந்திருக்கும்போது சுருளில் மின்னோட்டம் இருப்பதில்லை. ஆனால், சுருள் நகர்வதால், அது தொடர்ந்து முன்னோக்கி நகர்ந்து இரு பிளவு வளையங்களில் ஏதாவது ஒன்று கார்பன் தூரிகைகள் X மற்றும் Y யுடன் தொடர்பு கொள்ளும். இந்த மின்னோட்டத் திருப்புதல் ஒவ்வொரு அரைச் சுழற்சியிலும் நிகழ்ந்து கம்பிச்சுருளில் தொடர்ச்சியான சுழற்சியை ஏற்படுத்துகிறது.

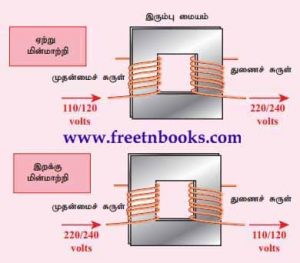

2. மின்மாற்றியின் இரு வகைகளை விளக்கவும்.

ஏற்று மின்மாற்றி

ஒரு குறைந்த மாறுதிசை மின்னழுத்தத்தை உயர் மாறுதிசை மின்னழுத்தமாக மாற்றுவதற்காகப் பயன்படுத்தப்படும் மின்மாற்றி ஏற்று மின்மாற்றி என்று அழைக்கப்படுகிறது. அதாவது Vs>Vp . ஒரு ஏற்று மின்மாற்றியில், முதன்மைச் சுருளில் உள்ள கம்பிச்சுருள்களின் எண்ணிக்கையை விட துணைச் சுருளில் உள்ள கம்பிச்சுருள்களின் எண்ணிக்கை அதிகமாகும் (Ns > Np ).

இறக்கு மின்மாற்றி

ஒரு உயர் மாறுதிசை மின்னழுத்தத்தை குறைந்த மாறுதிசை மின்னழுத்தமாக மாற்று வதற்குப் பயன்படுத்தப்படும் மின்மாற்றி இறக்கு மின்மாற்றி என்று அழைக்கப்படுகிறது. அதாவது Vs < Vp. ஒரு இறக்கு மின்மாற்றியில், முதன்மைச் சுருளில் உள்ள கம்பிச்சுருள்களின் எண்ணிக்கையைவிட துணைச் சுருளில் உள்ள கம்பிச்சுருள்களின் எண்ணிக்கை குறைவாக இருக்கும் (Ns < Np)

3. ஒரு AC மின்னியற்றியின் நேர்த்தியான வரைபடம் வரைக.
